HISTORIA DE LA PALANCA

                                              PALANCA

El descubrimiento de la palanca y su empleo en la vida cotidiana proviene de la época prehistórica. Su empleo cotidiano, en forma decigoñales, está documentado desde el tercer milenio a. C. –en sellos cilíndricos de Mesopotamia– hasta nuestros días. El manuscritomás antiguo que se conserva con una mención a la palanca forma parte de la Sinagoga o Colección matemática de Pappus de Alejandría, una obra en ocho volúmenes que se estima fue escrita alrededor del año 340.

FUERZAS EN UNA PALANCA:

• La potencia; P: es la fuerza que aplicamos voluntariamente con el fin de obtener un resultado; ya sea manualmente o por medio de motores u otros mecanismos.
• La resistencia; R: es la fuerza que vencemos, ejercida sobre la palanca por el cuerpo a mover. Su valor será equivalente, por el principio de acción y reacción, a la fuerza transmitida por la palanca a dicho cuerpo.
• La fuerza de apoyo: es la ejercida por el fulcro sobre la palanca. Si no se considera el peso de la barra, será siempre igual y opuesta a la suma de las anteriores, de tal forma de mantener la palanca sin desplazarse del punto de apoyo, sobre el que rota libremente.

• Brazo de potencia; Bp: la distancia entre el punto de aplicación de la fuerza de potencia y el punto de apoyo.
• Brazo de resistencia; Br: distancia entre la fuerza de resistencia y el punto de apoyo.

LEY DE LA PALANCA:Siendo P la potencia, R la resistencia, y Bp y Br las distancias medidas desde el fulcro hasta los puntos de aplicación de Py R respectivamente, llamadas brazo de potencia y brazo de resistencia.

Si en cambio una palanca se encuentra rotando aceleradamente, como en el caso de una catapulta, para establecer la relación entre las fuerzas y las masas actuantes deberá considerarse la dinámica del movimiento en base a los principios de conservación de cantidad de movimiento y momento angular.

INTERMOVILES:Palanca de primer grado, como la de la figura, el punto de apoyo está situado entre la fuerza aplicada y la resistencia. La balanza romana es una palanca de primera especie.

interrresistentes:Palancas de segundo grado, el punto de apoyo se sitúa en un extremo de la barra, la fuerza se aplica en el otro extremo, y la fuerza resistente o carga en una posición intermedia. Un cascanueces es un ejemplo de este tipo de palanca.

INTERPOTENTES:palancas de tercer Grado, el punto de apoyo se sitúa en un extremo de la barra, la fuerza resistente en el otro extremo, y la fuerza se aplica en una posición intermedia

HISTORIA DE LA POLEA

                                           ¿HISTORIA DE LA POLEA?

HISTORIA DE LAS POLEAS

La historia de los ascensores se inició con la invención de la POLEA por parte del matemático Arquímedes, en el siglo III a.C. Esta máquina simple se puede disponer de muy distintas formas (simple fija, simple móvil, polipasto), transmitiendo las fuerzas involucradas de una forma diferente. Los primeros ascensores utilizaban sistemas de poleas para elevar mercancías, de ahí el nombre de montacargas. Existen dos tipos de ascensores: los hidráulicos u oleodinámicos; y los eléctricos (más habituales), que utilizan el sistema de POLEA de tracción con contrapeso para minimizar el esfuerzo del motor.



PARTES DE LA POLEA:Las poleas son ruedas que tienen el perímetro exterior diseñado especialmente para facilitar el contacto con cuerdas o correas.

En toda polea se distinguen tres partes: cuerpo, cubo y garganta.

• El cuerpo es el elemento que une el cubo con la garganta. En algunos tipos de poleas está formado por radios o aspas para reducir peso y facilitar la ventilación de las máquinas en las que se instalan.

POLEA SIMPLE FIJA:

La manera mas sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso.

Una polea simple fija no produce una ventaja mecanica: la fuerza que debe aplicarse es la misma que se habia requerido para levantar el objeto sin la polea. La polea sin embargo, permite aplicar la fuerza en una direccion mas conveniente.

POLEA MOVIL:La polea movil no es otra cosa que una polea de gancho conectada a una cuerda que tiene uno de sus extremos anclado a un punto fijo y el otro (extremo movil) conectado a un mecanismo de tracción.

Estas poleas disponen de un sistema armadura-eje que les permite permanecer unidas a la carga y arrastrarla en su movimiento (al tirar de la cuerda la polea se mueve arrastrando la carga).

POLEA COMPUESTA O POLIPASTO: Existen sistemas con múltiples de poleas que pretenden obtener una gran ventaja mecánica, es decir, elevar grandes pesos con un bajo esfuerzo. Estos sistemas de poleas son diversos, aunque tienen algo en común, en cualquier caso se agrupan en grupos de poleas fijas y móviles: destacan los polipastos:

Esquema de la ventaja mecánica que se obtiene con diversas poleas compuestas.

Polipastos o aparejos

El polipasto (del latín polyspaston, y éste del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil.

MAQUINAS SIMPLES 10

                            MAQUINAS SIMPLES

MARTILLO:El martillo es una herramienta de percusión utilizada para golpear directa o indirectamente¹ una pieza, causando su desplazamiento o deformación. El uso más común es para clavar (incrustar un clavo de acero en madera u otro material), calzar partes (por la acción de la fuerza aplicada en el golpe que la pieza recibe) o romper una pieza.

ALICATE:El término alicate procede de la voz árabe al-laqqat, "tenaza". En diversos lugares se utiliza en plural: alicates. Los alicates son herramientas imprescindibles para el trabajo de montajes electrónicos.  Son comunes en todo equipo de herramientas manuales, ya que es un útil básico para el bricolaje.

DESTRONILLADOR:Un destornillador es una herramienta que se utiliza para apretar y aflojar tornillos y otros elementos de máquinas que requieren poca fuerza de apriete y que generalmente son de diámetro pequeño. En El Salvador, Honduras, Nicaragua y México también se conoce a esta herramienta como desarmador.

TIJERA:Una tijera, denominada frecuentemente en su plural tijeras,¹ es una herramienta manual que sirve para cortar. Está formada por doscuchillas de acero que giran sobre un eje común respecto al cual se sitúan los filos de corte a un lado y el mango en el lado opuesto. El mango suele tener agujeros para introducir los dedos o un muelle para facilitar la apertura.

POLEA:Una polea, es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.

Según definición de Hatón de la Goupillière, «la polea es el punto de apoyo de una cuerda que moviéndose se arrolla sobre ella sin dar una vuelta completa»¹ actuando en uno de sus extremos la resistencia y en otro la potencia.

LLAVE INGLESA:La llave inglesa, también conocida como llave francesa, es una herramienta manual utilizada para aflojar o ajustar tuercas y tornillos. La abertura de la llave inglesa es ajustable (posee una cabeza móvil) lo que le permite adaptarse a diferentes medidas de pernos o tuercas, esta característica la diferencia de las llaves comunes las cuales poseen un tamaño fijo. Tipos de llaves inglesas:...

Existen muchas formas de «llave inglesa», desde llaves afirmadas mediante cuña las cuales necesitan un martillo para ajustar la cabeza móvil, hasta las modernas que se ajustan mediante rosca.

ENGRANAJE:Se denomina engranaje o ruedas dentadas al mecanismo utilizado para transmitir potencia de un componente a otro dentro de una máquina. Los engranajes están formados por dos ruedas dentadas, de las cuales la mayor se denomina corona' y la menor 'piñón'. Un engranaje sirve para transmitir movimiento circular mediante contacto de ruedas dentadas.

UNA PALANCA:La palanca es una máquina simple que tiene como función transmitir una fuerza y un desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro.¹

Puede utilizarse para amplificar la fuerza mecánica que se aplica a un objeto, para incrementar su velocidad o la distancia recorrida, en respuesta a la aplicación de una fuerza.

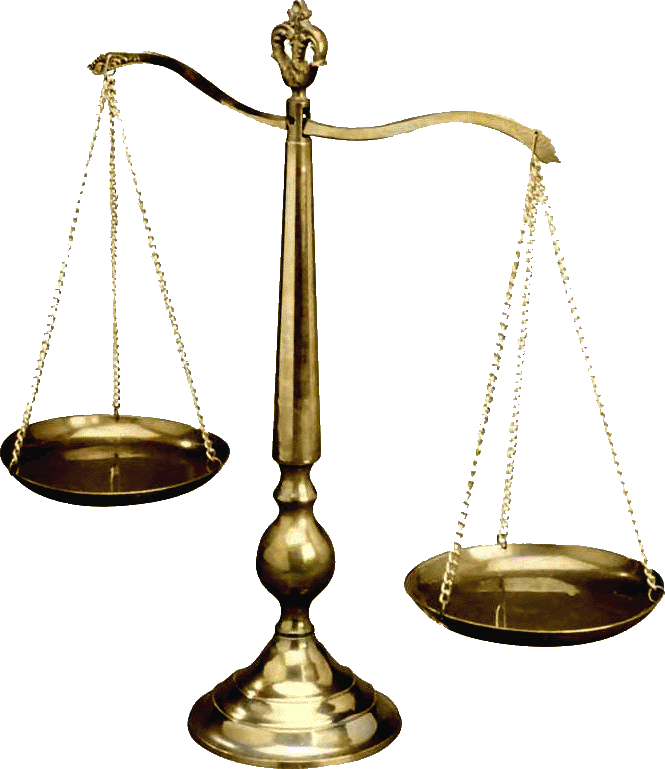

BALANZA:La balanza es un instrumento que sirve para medir masa y cuerpo.

Es una palanca de primer género de brazos iguales que, mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos, permite medir masas. Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de lagravedad.

LA CUÑA:La cuña es una máquina simple que consiste en una pieza de madera o de metal con forma de prisma triangular con la punta muy filosa. Técnicamente es un doble plano inclinado portátil. Sirve para hender o dividir cuerpos sólidos, para ajustar o apretar uno con otro, para calzarlos o para llenar alguna raja o círculo.

El funcionamiento de la cuñas responden al mismo principio del plano inclinado. Al moverse en la dirección de su extremo afilado, la cuña genera grandes fuerzas en sentido perpendicular a la dirección del movimiento.

MAQUINAS SIMPLES

                                                      ¿QUE SON MAQUINAS SIMPLES?

Una máquina simple es un artefacto mecánico que transforma un movimiento en otro diferente, valiéndose de la fuerza recibida para entregar otra de magnitud, dirección o longitud de desplazamiento distintos a la de la acción aplicada.¹

En una máquina simple se cumple la ley de la conservación de la energía: (la energía no se crea ni se destruye, solo se transforma). La fuerza aplicada, multiplicada por la distancia aplicada (trabajo aplicado), será igual a la fuerza resultante multiplicada por la distancia resultante (trabajo resultante). Una máquina simple, ni crea ni destruye trabajo mecánico, sólo transforma algunas de sus características.

MAQUINAS

                                       ¿QUE ES UNA MAQUINA?

Una máquina es un conjunto de elementos móviles y fijos cuyo funcionamiento posibilita aprovechar, dirigir, regular o transformarenergía o realizar un trabajo con un fin determinado. Se denomina maquinaria (del latín machinarĭus) al conjunto de máquinas que se aplican para un mismo fin y al mecanismo que da movimiento a un dispositivo.

Los elementos que componen una máquina son:

• Motor: es el mecanismo que transforma una fuente de energía en trabajo requerido.

Conviene señalar que los motores también son máquinas, en este caso destinadas a transformar la energía original (eléctrica,química, potencial, cinética)la energía mecánica en forma de rotación de un eje o movimiento alternativo de un pistón.
